隨著半導體技術的發展，晶圓尺寸從過去的4吋、6吋、8吋到12吋逐漸成為主流，晶圓越大，?襯底成本就越低，?企業所獲得的經濟效益越高。

然而，晶圓尺寸的增大帶來了生產工藝步驟的增加，?同時也對生產工藝提出了更高的要求，?包括更高的自動化水平和更精細的操作控制，因此，借助CIM系統來實現生產是必然。

01

弄明白，到底什么是CIM？

CIM（計算機集成制造）是半導體領域的一個綜合性的解決方案，涵蓋了從設備監控、生產調度到工藝控制和產品追溯等多個關鍵環節。大體可以理解為先進制造工廠里自動化信息管理的一系列軟件工具產品的總和，貫穿芯片制造的整個生命周期。

它由MES（生產執行系統）、EAP（裝備控制平臺）、SPC（統計過程控制）、YMS（良率分析控制系統）、APC（先進過程控制）、FDC（故障偵測及分類）、RCM（遠程控制管理系統）等數十種系統組成。

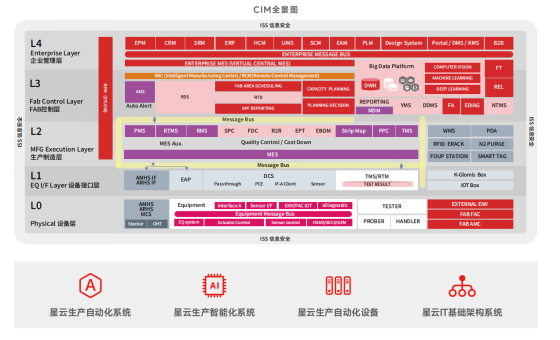

CIM體系架構全景圖（芯享科技）

在數十種軟件的配合下，CIM系統具備對生產資料及人力資源的調配管理功能，編程、建模等設計功能，自動化制造及質量控制等功能。半導體工廠投入使用CIM系統之后，生產過程中的周期時間、設備利用率、產品良率、生產成本、凈利潤均有不同程度的提高。

02

國產CIM系統的準入門檻

目前國外成熟的代工廠大約99%以上的執行和決策都依賴于CIM系統，長期來看CIM系統已經成為了半導體工廠建廠的剛需。然而，國產CIM系統的準入門檻很高，主要來源于以下幾個方面：

一、 技術要求高

半導體CIM軟件需要與多種設備和系統實現兼容和接口，這些設備往往來自不同的制造商，具有不同的通信協議和控制方式；作為半導體工廠生命級系統，CIM系統需要確保數據傳輸?shù)臏?zhǔn)確性和實時性，這對接口設計和調試也提出了極高要求。對于國產CIM系統而言，要實現與這些設備的無縫對接并做到精確傳輸，需要克服巨大的技術障礙。

二、行業特殊性

“從本質來看，CIM扮演的角色遠不止于對既有設備的信息整合與系統升級，在自動化智能化的過程中，從業務層面思考如何配置IT工具，幫助工廠在Excellent Manufacturing、Intelligent Analysis、Productivity/cost和Quality assurance四個維度得到提升才是核心?！痹跇I(yè)內某公開演講上，芯享科技CMO邱崧恒分享道。

(邱崧恒，在半導體自動化領域擁有30年從業經歷，具備極其豐富的晶圓Fab建廠及CIM解決方案規劃與實施經驗，曾任南亞科技、華亞科技、美光、長江存儲、泉芯CIO，主導過長江存儲和泉芯的CIM系統整合，參與了三座8寸芯片廠、五座12寸芯片廠的CIM建廠規劃與實施。)

半導體制造領域存在大量Know-how，涵蓋了半導體生產各個環節中的關鍵技術和經驗。這些技術和經驗對于提高半導體產品的性能、降低成本、提升良率等方面具有至關重要的作用。因此，開發CIM不僅需要強大的軟件實力，?同時還需要對半導體制造的各個環節有深刻的理解及經驗，?以將這些環節高度整合。

三、市場接受度較低

一座量產為導向的12英寸晶圓廠，需投入800-1200億人民幣的建廠成本，生產工序超過千道，任何一個環節出差錯都會直接影響良率和效率，帶來數億元的高額損失。更先進制程的芯片，對晶圓良率、設備控制精度的要求就更高，對于管理這些設備的CIM系統而言，其穩定性的要求也隨之變高。

長期以來，CIM系統市場主要由IBM、應用材料等國外大廠主導。因此，?在沒有外因推動下，?晶圓廠導入新系統的意愿較低。

但國產CIM勢在必行。12英寸復雜工藝流程都是通過CIM來執行的，隨著工藝的不斷升級，如果國外直接禁止CIM的迭代，那意味著高端芯片將難以制造出來。

事實上，國產CIM在產品穩定性、兼容性、安全性、客戶服務及相應方面有著自己的優勢，從市場占有率來看，國內封裝領域的CIM系統，國產廠商基本占據主流，這也說明國外廠商CIM不是不可替代的。

在國產化替代與智能制造的大背景下，憑借敏銳的市場分析及對以上行業痛點的洞察，芯享科技在成立之初就匯聚大量擁有當下最先進制程所需的領域知識和專業技術人才，組成了具有豐富know-how的核心專家團隊，通過大甲方的實踐經驗，從業務層面出發為半導體工廠提供解決方案，取得了一定的成果。

03

如何推進CIM系統的建設？

縱觀半導體工廠發展進程，大概可分為以下幾個階段：

第一階段：數字化/系統化

數字化/系統化階段是半導體企業轉型的初期，是將企業日常手工事務性繁重的工作變成業務系統工作的過程，通過各種系統實現生產管控與追溯、設備保養、倉儲管理、生產過程質量控制等數字化。

第二階段：自動化

Fully Auto是半導體制造廠的追求與命題。

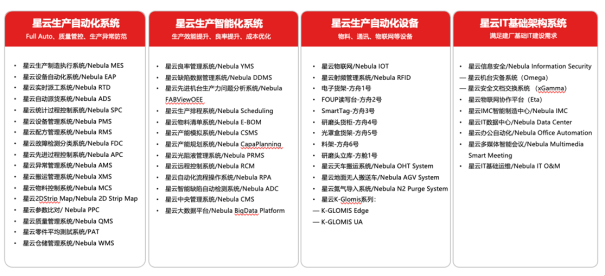

在初步建立數字化能力的基礎上，第二階段需要實現設備自動化與生產自動化?？梢詮娜齻€(gè)方面實現自動化：生產自動化產品、完善的生產管控能力、生產異常防范。

大家所接觸到的AGV、電子貨架等都是生產自動化的硬件設備，相比于人工流程，它們確實可以改善生產效率，但想要實現生產過程的全面自動化，首先需要建立起一個"千眼"般的感知系統，能夠?qū)囬g各環節的運行狀態進行全方位監測，而MES系統（CIM系統中的核心）正是這一"千眼"的中樞大腦。

以某8吋廠為例，他們?cè)谏a(chǎn)線上布設了大量傳感設備，并將其與芯享科技MES系統進行了深度對接。系統不僅能夠?qū)崟r(shí)采集設備的各項運行參數，還能根據歷史數據預測可能出現的故障，自動安排設備檢修。

同時該廠還在生產線上大量應用了柔性機器人，它們能夠根據訂單需求快速切換生產品種。而這些智能裝備還可以與MES系統實現無縫對接，使生產計劃的快速響應和動態調整成為可能。

第三階段：智能化

在數字化與自動化的基礎上，實現各系統之間業務共享、高度集成，可以極大提高工廠智能制造的成熟度。

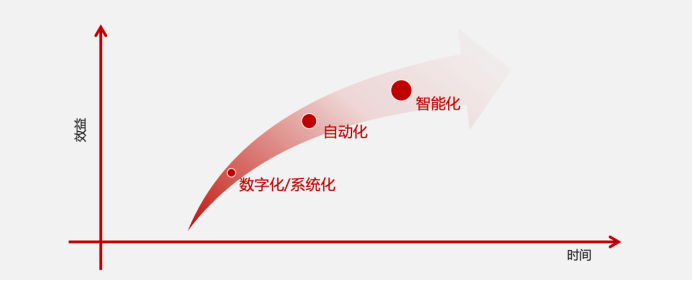

從整個效益上來看，從數字化/系統化，演變到自動化、智能化，這個時間越短，就越能快速達到運轉效能的提升，達到最短的生產周期, 最低的生產成本及最快速的良率提升，真正提升競爭力。

“未來，GIGA FAB（超大型晶圓廠） 會真正成為12吋晶圓廠建廠的趨勢。所謂的GIGA FAB是什么？原先建FAB是一個廠一個廠建，資源無法共享，但現在可以用空橋?qū)⒔ㄔ诟浇膬蓚€(gè)FAB連起來，兩個廠之間的物料運輸全都通過自動化來實現，避免重復新建單獨的廠。這樣實際上等于只用了一個廠的思維在運轉，這就是GIGA FAB。

以某國際大廠為例，靠這種做法僅機臺的采購成本能節省近30億，在自動化、智能化的過程中，人員成本也可以降50%左右。最主要的是，在此過程中工廠能實現不增加投資卻增加產能的效果。例如，機臺購買的產能是12萬片，但實際生產13萬片，提升了大概10%左右，這就是自動化、智能化運轉帶來的好處?！鼻襻潞惴窒淼?。

當然，要最終實現這種提升，對自動化、智能化的要求非常高。在幫助半導體工廠實現自動化智能化轉型的過程中，作為國產半導體CIM解決方案服務商，芯享科技不畏任重道遠。
